Serwis Coiled Tubing i Jednostek Azotowych

Dzięki połączeniu potencjałów w postaci kompetencji pracowników, możliwości sprzętowych oraz doświadczeń w realizacji projektów oferujemy pełen zakres usług serwisowych dla sektora poszukiwawczo-wydobywczego.

Nitrogen-Unit
sprzęt exalo
sprzęt exalo1

SERWIS COILED TUBING i JEDNOSTKI AZOTOWEJ – ZAKRES USŁUG:

  • Czyszczenie odwiertów z zasypów, parafin, hydratów oraz innych osadów
  • Azotowy gaslift
  • Wywoływanie odwiertów i pompowania oczyszczające z użyciem azotu
  • Zabiegi stymulacji produkcji  odwiertów (zabiegi kwasowania i szczelinowania hydraulicznego)
  • Frezowanie i zwiercanie z wykorzystaniem motorów wgłębnych: korków i gniazd kompozytowych, korków cementowych, ogólne usuwanie zanieczyszczeń i osadów
  • Prace z poszerzaczami wgłębnymi
  • Zabiegi czyszczenia i stymulacji stref przyodwiertowych z wykorzystaniem dysz wysokociśnieniowych
  • Zapinanie korków mechanicznych oraz wpinanie korków izolacyjnych celem odcięcia stref lub nieszczelności.
  • Zapuszczanie wgłębnych narzędzi pompowanych: pakerów, korków, izolatorów cementacyjnych itp.
  • Zapuszczanie geofizycznych narzędzi pomiarowych oraz wszelkiego typu perforatorów
  • Zapuszczanie narzędzi specjalistycznych podczas różnych etapów zbrojenia odwiertów
  • Instalowanie (wieszanie) w odwiertach przewodu CT jako kolumny eksploatacyjnej (Velocity String)
  • Wtłaczanie zaczynów cementowych
  • Zatłaczanie odwiertów
  • Prace instrumentacyjne
  • Usuwanie płynów z odwiertów przy pomocy azotu
  • Testy ciśnieniowe
  • Opróżnianie azotem zbiorników i rurociągów, azotowanie instalacji technologicznych
  • Prace projektowe z wykorzystaniem oprogramowania Cerberus (Well Intervention Modeling (Orpheus), String Manager, Tool Manager, Wellbore Hydraulics (Hydra), Well Manager, Data Acqusition System (Orion))
sprzęt exalo

SERWIS COILED TUBING i JEDNOSTKI AZOTOWEJ – ZAKRES USŁUG:

  • Czyszczenie odwiertów z zasypów, parafin, hydratów oraz innych osadów
  • Azotowy gaslift
  • Wywoływanie odwiertów i pompowania oczyszczające z użyciem azotu
  • Zabiegi stymulacji produkcji  odwiertów (zabiegi kwasowania i szczelinowania hydraulicznego)
  • Frezowanie i zwiercanie z wykorzystaniem motorów wgłębnych: korków i gniazd kompozytowych, korków cementowych, ogólne usuwanie zanieczyszczeń i osadów
  • Prace z poszerzaczami wgłębnymi
  • Zabiegi czyszczenia i stymulacji stref przyodwiertowych z wykorzystaniem dysz wysokociśnieniowych
  • Zapinanie korków mechanicznych oraz wpinanie korków izolacyjnych celem odcięcia stref lub nieszczelności.
  • Zapuszczanie wgłębnych narzędzi pompowanych: pakerów, korków, izolatorów cementacyjnych itp.
  • Zapuszczanie geofizycznych narzędzi pomiarowych oraz wszelkiego typu perforatorów
  • Zapuszczanie narzędzi specjalistycznych podczas różnych etapów zbrojenia odwiertów
  • Instalowanie (wieszanie) w odwiertach przewodu CT jako kolumny eksploatacyjnej (Velocity String)
  • Wtłaczanie zaczynów cementowych
  • Zatłaczanie odwiertów
  • Prace instrumentacyjne
  • Usuwanie płynów z odwiertów przy pomocy azotu
  • Testy ciśnieniowe
  • Opróżnianie azotem zbiorników i rurociągów, azotowanie instalacji technologicznych
  • Prace projektowe z wykorzystaniem oprogramowania Cerberus (Well Intervention Modeling (Orpheus), String Manager, Tool Manager, Wellbore Hydraulics (Hydra), Well Manager, Data Acqusition System (Orion))

SPRZĘT:

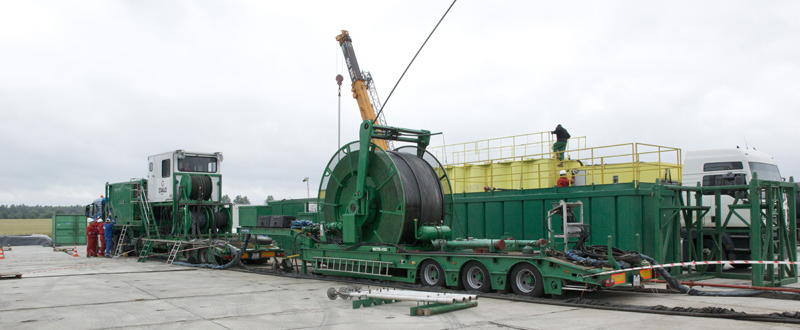

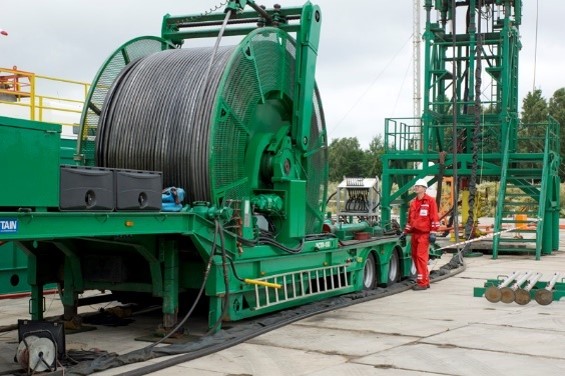

COILED TUBING 1.75”:

Długość przewodu: 5000 m
Ciśnienie robocze: 40 MPa
Injector HR680:

  • Siła uciągu 80k lbs, siła wciskania (snubbing) 40k lbs
  • Ciężarowskaz elektroniczny TOTCO
  • Prowadnik przewodu o średnicy 100”
  • Dławik do zapuszczania przewodu pod ciśnieniem na ciśnienie robocze do 10 000 PSI
  • Prędkość zapuszczania 3 – 200 ft/min

Prewenter hydrauliczny 4-1/16”:

  • Ciśnienie robocze 70 MPa
  • Cztery zamknięcia (Szczęki na przewód (Pipe Ram), Szczęki klinowe (Slip Ram), Szczęki ścinające (Cut Ram) Szczęki pełne (Blind Ram)
  • Sterowanie z kabiny operatora CT

Wieża injectora CT:

  • Wysokość max. 13 m.
  • Max. Obciążenie 80 ton.
  • Dolna sekcja o rozstawie podpór 5 m x 2.5 m.
  • Platforma górna do posadowienia injectora sterowana hydraulicznie z pulpitu sterowniczego, zasilanego z Power Pack na jednostce CT.
  • Możliwość przesuwu platformy górnej w trzech płaszczyznach

Śluzy: średnica wewnętrzna 4-1/16”, ciśnienie robocze 70 MPa

COILED TUBING 1.5”:

Długość przewodu: 5100 m
Ciśnienie robocze: 40 MPa
Injector HR240:

  • Siła uciągu 40k lbs, siła wciskania (snubbing) 20k lbs,
  • Ciężarowskaz elektroniczny TOTCO,
  • Prowadnik przewodu o średnicy 72”,
  • Dławik do zapuszczania przewodu pod ciśnieniem na ciśnienie robocze do 10 000 PSI,
  • Prędkość zapuszczania 3 – 200 ft/min,

Prewenter hydrauliczny 3-1/16”:

  • Ciśnienie robocze 70 MPa,
  • Cztery zamknięcia (Szczęki na przewód (Pipe Ram), Szczęki klinowe (Slip Ram), Szczęki ścinające (Cut Ram) Szczęki pełne (Blind Ram)
  • Sterowanie z kabiny operatora CT,

Śluzy: średnica wewnętrzna 3-1/16”, ciśnienie robocze 70 MPa.

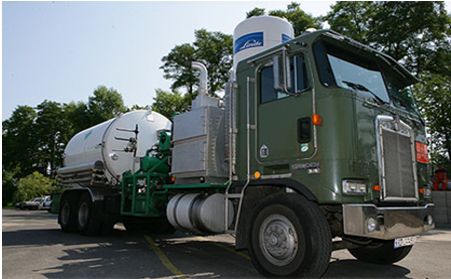

JEDNOSTKA AZOTOWA NF-180:

  • Producent: Hydra Rig
  • Ciśnienie robocze: 70 MPa
  • Pojemność zbiornika: 8600 kg LN2 (7200 Sm3 N2)
  • Wydajność tłoczenia: 10 – 60 Sm3

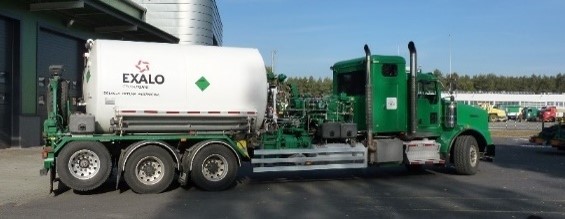

JEDNOSTKA AZOTOWA NT-127:

  • Pompa kriogeniczna triplex: ciśnienie robocze do 70MPa
  • Temperatura tłoczonego azotu 0 – 50 °C
  • Producent: Hydra Rig
  • Pojemność zbiornika: 6000 kg LN2 (5000 Sm3 N2)
  • Wydajność tłoczenia: 10 – 60 Sm3

AGREGAT POMPOWY HPS:

  • Dwie pompy MSI 600 KM
  • Napęd dwa silniki Caterpillar C- 11 313 kW z przekładną automatyczną Allison
  • iśnienie robocze do 70 MPa
  • Wydatki tłoczenia min. 80 l/min przy 70 MPa max 920 l/min przy 19,1 MPa
  • Zabudowany w kontenerze o wymiarach długość 9 m,. waga zestawu 23 500 kg
  • Dwa zbiorniki zabiegowe poj. 1,6 m³
  • Pulpit sterowniczy z rejestracją parametrów pracy: wydatek chwilowy, całkowity, ciśnienie tłoczenia

Jeśli chcesz uzyskać więcej informacji o Serwisie Coiled Tubing i Jednostki Azotowej skontaktuj się z NAMI!
